Kassettenförmige Sigma-Pfetten-Rollformmaschine

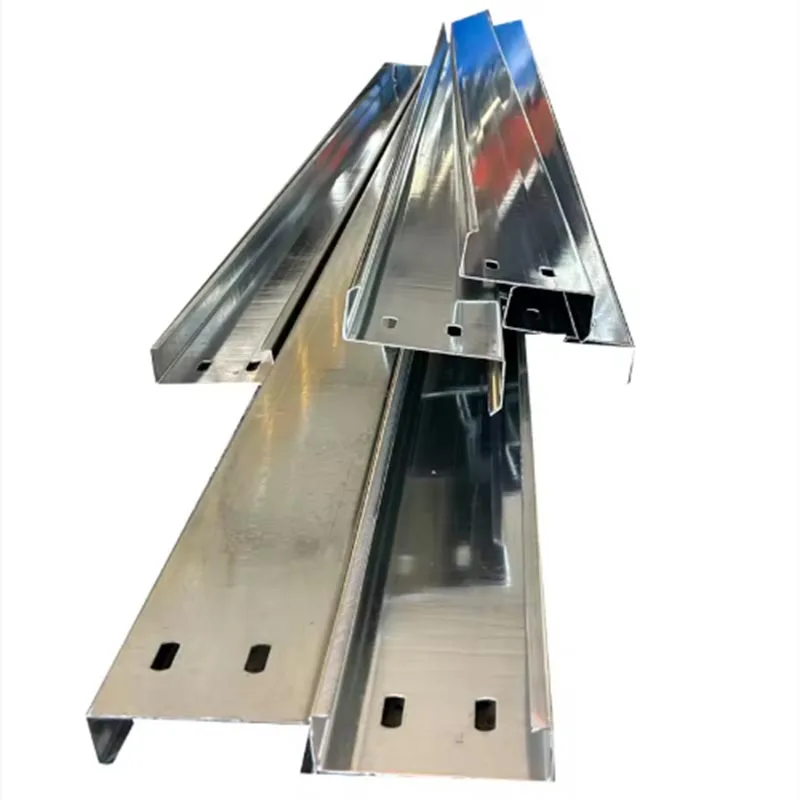

Die Pfette besteht aus einem einzigen Stahlstreifen. Es ist kaltgewalzt in eine bestimmte, geschlossene Form bringen. Diese Form ähnelt einer Kassette oder einem Kastenprofil mit einer schmalen Öffnung. Dieses Design bietet außergewöhnliche strukturelle Stärke und Vielseitigkeit. Der Name „Sigma“ leitet sich vom Profil der Pfette ab. Es ähnelt dem griechischen Buchstaben Sigma (Σ). Dieses Profil ist bekannt für seine hohe Belastbarkeit. Es ist eine bevorzugte Wahl für robuste Gebäuderahmen.

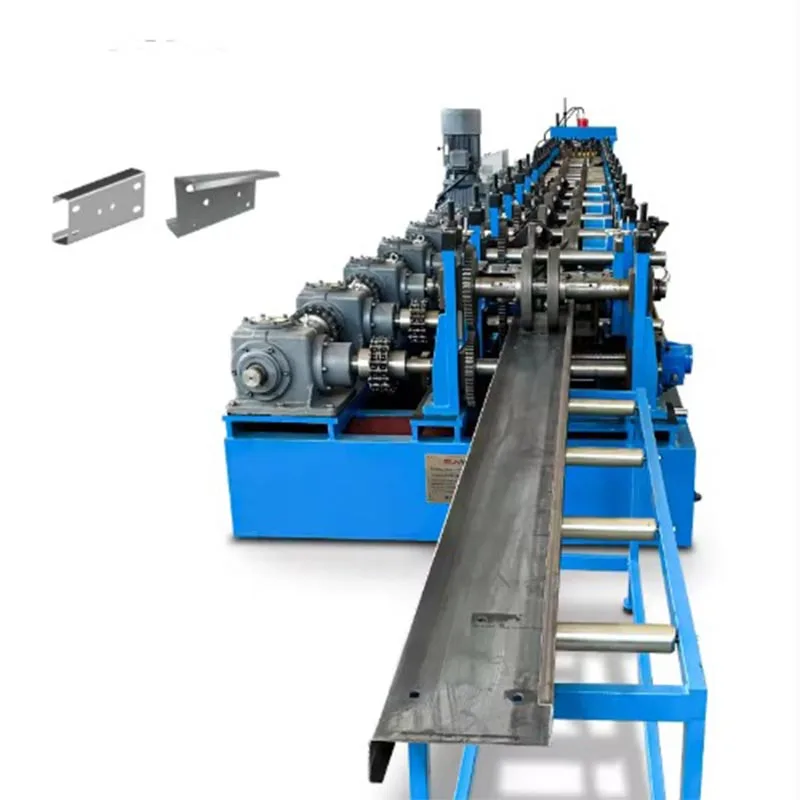

Diese Sigma-Pfetten-Rollformmaschine vom Kassettentyp automatisiert den gesamten Formprozess. Es verwandelt eine flache Spule aus Stahl zu einer fertigen, hochfesten Pfette. Der Prozess ist schnell, präzise und effizient. Es ist ein Eckpfeiler der Moderne Metallverarbeitungswerkstätten.

Hauptmerkmale und Standardparameter

Die Struktur ist starr und robust. Es garantiert eine langfristige Betriebsgenauigkeit.

Rollformstationen:

Diese Sigma-Pfetten-Rollformmaschinen vom Kassettentyp verfügen über 18 bis 24 Formstationen. Mit mehr Stationen, die Der Umformprozess wird reibungsloser. Es wird auch präziser. Dies führt auch zu einer höheren Präzision. Dies führt zu ein qualitativ hochwertigeres Produkt mit weniger Eigenspannung.

Jede Station ist mit Rollen aus gehärtetem legiertem Stahl ausgestattet. Die Rollen werden präzise bearbeitet, um sie nach und nach zu formen Metall.

Die „Kassetten“-Ausführung beinhaltet häufig eine Vorstanzeinheit. Dieses Gerät stanzt Löcher in das davorliegende Flachstahlband entsteht. Diese Löcher dienen für Bolzen und Schrauben während des Baus.

Antriebssystem:

Ein leistungsstarker Motor treibt die Maschine an. Gängige Leistungsoptionen sind 15 PS, 20 PS oder 30 PS. Die Wahl hängt davon ab Materialstärke und Produktionsgeschwindigkeit.

Ein Getriebe überträgt die Kraft gleichzeitig auf alle Formstationen. Dadurch ist eine perfekte Synchronisierung gewährleistet.

Kontrollsystem:

Eine moderne SPS fungiert als Gehirn der Maschine. Es ermöglicht eine einfache Einrichtung. Es vereinfacht auch die Bedienung.

Über den HMI-Touchscreen können Bediener wichtige Funktionen steuern. Sie können Produktionsdaten eingeben, Längen festlegen usw Überwachen Sie den Echtzeitstatus.

Die Sigma Purlin Roll Forming Machine vom Kassettentyp ist mit einem hochpräzisen Encoder ausgestattet, der das steuert Schnittlänge, um sicherzustellen, dass jede Pfette passgenau ist.

Materialspezifikationen:

Materialstärke: 1,5 mm bis 3,0 mm. Hochleistungsmodelle können bis zu 4,0 mm verarbeiten.

Materialbreite: Die Breite der eingehenden Spule liegt normalerweise zwischen 200 mm und 300 mm. Dies hängt von der endgültigen Größe ab Sigma-Pfette.

Streckgrenze: Ausgelegt für bis zu 550 MPa.

Produktionsleistung:

Produktionsgeschwindigkeit:  Betriebsgeschwindigkeit: 15–25 m/min.

Anpassungsbasis: Profilkomplexität und Materialstärke.

Schnittlänge: Die Schnittlänge kann nach Bedarf eingestellt werden. Die Standard-Mindestlänge beträgt etwa 1,5 Meter. Das Maximum Die Länge ist praktisch unbegrenzt.

Zusatzausrüstung:

Abwickler: Eine obligatorische Komponente, die das schwere Stahlcoil hält. Es führt das Material der Rollformmaschine zu reibungslos.

Einlaufführungstisch: Dieser führt das Band präzise in die erste Formstation.

Post-Cut-Förderer: Dieses System schützt die Pfetten vor Kratzern, indem es sie vom Fräser wegbefördert. Es auch ermöglicht sauberes Stapeln.

Was sind die Merkmale dieses Produkts?

Diese Sigma-Pfetten-Rollformmaschine vom Kassettentyp ist effizienter als herkömmliche Methoden. Es übertrifft auch andere Pfettenprofile.

Überlegene strukturelle Festigkeit:

Durch die kassettenartige Bauweise entsteht ein geschlossener Abschnitt. Dadurch ergibt sich ein deutlich höheres Trägheitsmoment. Es kann unterstützen höhere Belastungen über größere Spannweiten im Vergleich zu C- oder Z-Pfetten.

Diese Stärke ermöglicht einen größeren Abstand zwischen den Dachstützen. Es führt zu Materialeinsparungen und einem saubereren Zustand architektonisches Aussehen.

Hervorragende Produktionseffizienz:

Die Sigma-Pfetten-Rollformmaschine vom Kassettentyp arbeitet kontinuierlich. Es fertigt fertige Pfetten in einem Stück passieren. Dadurch entfallen mehrere Handhabungsschritte.

Hohe Produktionsgeschwindigkeiten ermöglichen eine schnelle Abwicklung großer Aufträge. Es steigert die Werkstattleistung deutlich.

Unübertroffene Präzision und Konsistenz:

Jede hergestellte Pfette ist identisch. Das Rollformverfahren sorgt von Anfang an für perfekte Maßhaltigkeit Meter bis zum letzten.

Diese Konsistenz vereinfacht den gesamten Bauprozess. Bauherren können darauf vertrauen, dass jede Komponente passt perfekt.

Materialeinsparungen und Kosteneffizienz:

Die Maschine verwendet Rohstahlspulen. Das ist kostengünstiger als der Kauf vorgeformte Abschnitte.

Die Sigma-Pfette reduziert die Gesamtprojektkosten. Durch das hohe Verhältnis von Festigkeit zu Gewicht wird weniger Stahl benötigt gleiche strukturelle Aufgabe.

Operative Flexibilität:

Durch einen schnellen Rollenwechsel können einige Maschinen unterschiedliche Pfettengrößen herstellen. Dies ermöglicht eine einzige Produktionslinie mehrere Projekte bedienen.

Die SPS kann Hunderte verschiedener Produktrezepte speichern. Der Wechsel zwischen Jobs ist schnell und einfach.

Integrierte Vorstanzung:

Es bietet einen entscheidenden Vorteil in Bezug auf Effizienz und Präzision. Vor dem Formen der Pfette werden Löcher gestanzt. Dies Durch das Vorstanzen entfällt das langsamere und ungenauere Bohren später.

Diese Funktion spart enorm viel Zeit und Arbeit auf der Baustelle.

Sicherheit und Benutzerfreundlichkeit:

Moderne Maschinen verfügen über umfassende Sicherheitsfunktionen. Dazu gehören Not-Aus-Taster, Schutzvorrichtungen und Fehler Erkennungssysteme.

Das automatisierte Steuerungssystem erfordert nur minimale Bedienereingriffe. Es verringert die Wahrscheinlichkeit menschlicher Fehler.

Primäre Anwendungen und Anwendungsfälle

Die Pfetten, die mit dieser Kassetten-Sigma-Pfetten-Rollformmaschine hergestellt werden, sind vielseitig. Sie werden vielfältig eingesetzt Auswahl an Bauprojekten.

Industrie- und Gewerbebauten:

Dies ist die häufigste Anwendung. Sigma-Pfetten bilden die primären Dach- und Wandtragkonstruktionen für Lagerhallen, Fabriken und große Einzelhandelsgeschäfte.

Ihre hohe Tragfähigkeit eignet sich ideal zum Tragen schwerer Dachbahnen und Dämmstoffe.

Weitspannige Tragwerke:

Sie sind die ideale Wahl für große, offene Strukturen wie Flugzeughangars, Sporthallen und Ausstellungszentren.

Landwirtschaftliche Gebäude:

Landwirtschaftliche Gebäude wie Scheunen und Schuppen profitieren von der robusten Beschaffenheit der Sigma-Pfetten. Sie halten hohen Belastungen stand gelagertes Getreide oder Ausrüstung.

Zwischengeschosse:

Sigma-Pfetten werden zum Bau von Zwischengeschossen in Lagerhallen und Industrieanlagen verwendet. Sie sorgen für eine starke und stabile Struktur. Dadurch entsteht zusätzlicher Lager- oder Büroraum.

Stützstrukturen für Solarmodule:

Der Boom der erneuerbaren Energien setzt auf Sigma-Pfetten. Sie bilden das wesentliche Rückgrat für große Solarparks und Dachinstallationen.

Der Rollformprozess: Eine Schritt-für-Schritt-Anleitung

Die Umwandlung vom Coil zur fertigen Pfette ist ein kontinuierlicher, automatisierter Ablauf.

Schritt 1: Laden der Spule

Der Prozess beginnt mit einem Stahlcoil auf dem Abwickler. Abhängig vom Gewicht des Coils kann ein einfacher Dorn oder ein motorisierte Einheit verwendet wird.

Schritt 2: Richten und Füttern

Um eine perfekte Ebenheit zu gewährleisten, durchläuft das Band eine Richtvorrichtung. In diesem Schritt werden alle Kurven oder Biegungen entfernt der Wickelvorgang.

Schritt 3: Vorstanzen (optional, aber üblich)

Die Stanzeinheit erstellt dann in genau programmierten Abständen Löcher. Der Abstand wird von der SPS gesteuert. Dies ist der effizienteste Schritt zum Hinzufügen dieser Funktionen.

Schritt 4: Der Rollformprozess

Das flache, gestanzte Band gelangt nun in den Rollformer. Der Formgebungsprozess beginnt an der ersten Station.

Das Metall wird beim Durchlaufen der Maschine nach und nach in Form gebracht. Jede Station führt eine kleine, präzise Arbeit aus biegen.

Durch einen langsamen und kontrollierten Prozess wird eine perfekte, spannungsfreie Form erreicht, die auch einer Materialermüdung vorbeugt.

Schritt 5: Auf Länge schneiden

Sobald die Pfette vollständig geformt ist, bewegt sie sich weiter vorwärts. Der Encoder verfolgt die exakte zurückgelegte Länge.

Bei Erreichen der voreingestellten Länge sendet die SPS ein Signal. Ein hydraulisches fliegendes Abschaltsystem wird aktiviert.

Das Schneidwerk bewegt sich mit der gleichen Geschwindigkeit wie die Pfette. Es sorgt für einen sauberen, gratfreien Schnitt ohne Unterbrechung Produktionslinie. Anschließend kehrt der Fräser in seine Ausgangsposition zurück.

Schritt 6: Ausgabe und Stapeln

Die abgelängte Pfette wird auf das Ausgabeband abgegeben.

Nach der Abholung durch einen automatischen Stapler oder Arbeiter werden die fertigen Pfetten gebündelt und für den Versand vorbereitet.

Diese Sigma-Pfetten-Rollformmaschine vom Kassettentyp setzt einen neuen Standard als Rückgrat der modernen Architektur. Es vereint beispiellosen Maschinenbau mit einem smarten, digitalen Herzen. Es bietet drei entscheidende Vorteile: Festigkeit, Präzision und Kosteneffizienz. Dies macht es ideal für die heutige Zeit Industrieprojekte mit hohem Standard. Seine Fähigkeit, Vorfertigungsschritte wie Stanzen, beschleunigt die Bauzeit erheblich.

Diese Investition ist eine strategische Entscheidung, die die Zukunft eines Unternehmens bestimmt. Es baut die Schlüsselfunktionen Lautstärke auf, Qualität und Wettbewerbsfähigkeit. Es ist zweifellos das grundlegende Kapital für zukunftsorientierte Hersteller.
