Aktenschrank-Säulenausrüstung

Die Herstellung dieser Säulen ist ein präziser Prozess. Es erfordert ein hohes Maß an Automatisierung und Genauigkeit. Diese Datei Schranksäulenausrüstung verwandelt flache Metallbleche in starke, gleichmäßige Profile. In diesem Ratgeber wird die Ausrüstung erklärt im Detail. Es deckt seine Verwendungsmöglichkeiten, Parameter, Vorteile und den gesamten Herstellungsprozess ab.

Detaillierte Beschreibung

Aktenschrank-Säulenausrüstung ist ein komplettes Produktionssystem. Es handelt sich nicht um eine einzelne Maschine. Es handelt sich um eine integrierte Linie von Maschinen. Sie arbeiten in einer Reihenfolge zusammen. Das System automatisiert den gesamten Umformprozess. Dies beginnt mit a Spule aus Stahl und endet mit einer fertigen Säule.

Diese Maschine formt das Metall. Andere Wesentliche Einheiten tragen den Rollformer. Dazu gehören Abwickelhaspeln, Zuführsysteme, Stanzstationen und Zuschnitte Werkzeuge. Die gesamte Linie wird von einer zentralen speicherprogrammierbaren Steuerung (SPS) gesteuert. Dadurch wird die Synchronisation gewährleistet und Präzision.

Hauptkomponenten des Systems:

Abwickel-/Abwickelhaspel: Die Funktion dieser Einheit besteht darin, eine große Blechrolle zu halten. Es führt auch das Material zu die Produktionslinie. Viele dieser Einheiten verfügen über eine Vorrichtung zur Spannungsregelung. Dies gewährleistet eine reibungslose und gleichmäßige Spannung Materialfluss.

Zuführ- und Nivellierungseinheit: Das Metall vom Coil wird gebogen. Dieses Gerät glättet das Metall. Es entfernt jegliche Locken bzw Unvollkommenheiten. Dadurch wird das Metall für die nächsten Schritte vorbereitet. Eine genaue Zuführung ist entscheidend für die Präzision.

Vorstanz- und Kerbstation: Eine hydraulische oder Servo-Stanzstation erstellt die erforderlichen Löcher und Kerben für Schrauben, Schlösser oder Schienen. Dies geschieht mit hoher Geschwindigkeit und Genauigkeit und stanzt die erforderlichen Muster in das Blatt Metall.

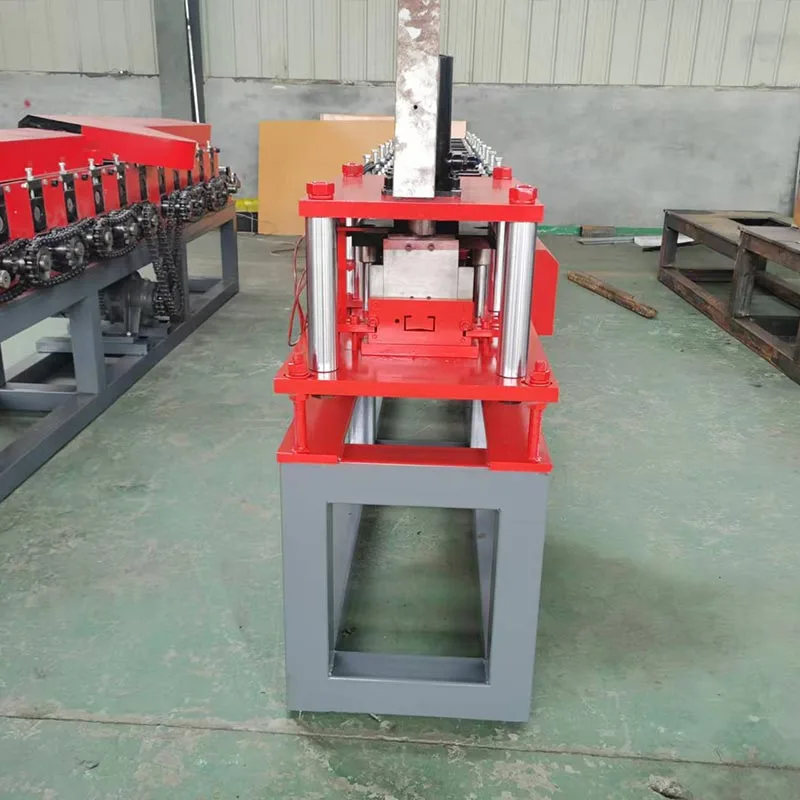

Die Rollformmaschine: Sie ist das Herzstück der Anlage. Es verwendet eine Reihe gepaarter Rollen. Diese heißen Rollformgerüste. Mit jedem Ständer wird das Metall nach und nach etwas mehr gebogen. Das Metall durchläuft jeden Ständer. Es nimmt nach und nach das endgültige U-förmige oder komplexe Kanalprofil der Schranksäule an. Die Rollen bestehen aus hochwertiger Werkzeugstahl. Sie sind langlebig und präzise.

Schneidsystem (Post-Cut oder Pre-Cut): Sobald das Metall vollständig geformt ist, wird es auf Länge geschnitten. Dies wird normalerweise durchgeführt mit fliegendem Trennsystem. Es bewegt sich mit dem geformten Profil. Es macht einen sauberen Schnitt, während die Produktionslinie läuft ununterbrochen. Dies garantiert eine hohe Effizienz.

Ausgabeförderer und Stapler: Sobald die Säulen das Ende der Linie erreichen, werden sie von einem automatischen Stapler gesammelt ordnet sie in ordentlichen Stapeln. Damit sind sie für den nächsten Montageschritt bereit.

Anwendungs- und Nutzungsszenarien

Diese Aktenschrank-Säulenausrüstung ist für die Fertigung konzipiert. Es produziert Komponenten speziell für Büro und Aufbewahrungsmöbel.

Hauptszenarien:

Herstellung von Büromöbeln: Dies ist die häufigste Verwendung. Es werden Spalten für erstellt seitliche Aktenschränke, Lagerschränke und Schließfächer. Dies sind Standardprodukte in Büros weltweit.

Industrielle Lagerlösungen: Fabriken und Lagerhäuser verwenden Hochleistungslagerschränke. Diese Schränke erfordern auch starke Metallsäulen. Mit der gleichen Ausrüstung können sie hergestellt werden. Es kann dickeres Metall verarbeiten und erhöht so die Festigkeit.

Metallverarbeitungsbetriebe: Einige Fachbetriebe bedienen mehrere Branchen. Sie nutzen diese vielseitige Ausrüstung. Sie kann benutzerdefinierte Profile für verschiedene Kunden erstellen. Das geht über Aktenschränke hinaus.

Die Ausrüstung ist für die Massenproduktion unerlässlich. Es eignet sich auch für Serienproduktionen. Es erlaubt Herstellern ermöglicht, schnell auf die Marktnachfrage zu reagieren.

Konventionelle Parameter

Die Spezifikationen dieser Aktenschrank-Säulenausrüstung können variieren. Diese können je nach Hersteller und Produktanforderungen variieren. Die meisten Systeme arbeiten jedoch typischerweise innerhalb von Standardparametern.

Wichtige technische Parameter:

Materialtyp: Die typischerweise verwendeten Materialien sind kaltgewalzter Stahl (SPCC), verzinkter Stahl (SGCC) oder Aluminium.

Materialstärke: Behandelt üblicherweise Metall mit einer Stärke von 1,0 mm bis 2,0 mm. Einige Hochleistungsmodelle können bis zu 3,0 mm verarbeiten.

Spaltenprofilbreite: Die endgültig geformte Breite der Spalte. Normalerweise zwischen 50 mm und 150 mm.

Geschwindigkeit der Produktionslinie: Diese wird in Metern pro Minute gemessen. Die Standardgeschwindigkeiten liegen zwischen 10 und 25 Metern pro Minute Minute. Die Produktionszeit wird durch die Komplexität des Profils und die Anzahl der Stanzvorgänge bestimmt.

Formstationen: Die Anzahl der Rollformgerüste. Eine typische Aktenschranksäule benötigt 10 bis 16 Stationen. Mehr Komplexe Profile erfordern mehr Stationen.

Hauptmotorleistung: Die Leistung, die die Profiliermaschine antreibt. Sie liegt typischerweise zwischen 7,5 kW und 15 kW.

Steuerungssystem: Eine SPS mit einem Human-Machine-Interface (HMI)-Touchscreen. Dies ermöglicht eine einfache Einrichtung und Überwachung.

Stanzkraft: Die Kapazität der Stanzstation. Normalerweise liegt es zwischen 20 und 50 Tonnen.

Hauptvorteile

Die Vorteile sind erheblich. Dies wird mit der Verwendung manueller Arbeit oder allgemeiner Herstellungsmethoden verglichen.

Hauptvorteile:

Hohe Produktionseffizienz: Das System ist vollständig automatisiert. Es arbeitet kontinuierlich. Es entsteht eine fertige Säule alle paar Sekunden. Diese Geschwindigkeit übertrifft die manuelle Arbeit bei weitem.

Außergewöhnliche Konsistenz und Qualität: Jede produzierte Säule ist identisch. Das Rollformverfahren garantiert perfekte Form und Maßeinheitlichkeit, wodurch ein qualitativ hochwertigeres Endprodukt gewährleistet wird.

Reduzierte Arbeitskosten: Ein oder zwei Bediener können die gesamte Produktionslinie verwalten. Das System automatisiert die schwere und sich wiederholende Aufgaben. Dadurch wird der Personalbedarf deutlich reduziert.

Minimaler Materialabfall: Der Prozess ist hochoptimiert. Das Stanzen und Schneiden ist auf Maximum programmiert Materialverbrauch. Das reduziert den Ausschuss und spart Geld.

Große Flexibilität: Es kann schnell angepasst werden. Durch einfachen Rollenwechsel werden unterschiedliche Säulenprofile hergestellt Umformwerkzeuge und das SPS-Programm. Dadurch können Hersteller eine Vielfalt an Produkten anbieten.

Erhöhte Arbeitssicherheit: Durch die Automatisierung müssen sich die Arbeitskräfte nicht mehr mit Stanzen und Schneiden befassen. Das ist großartig erhöht die Sicherheit.

Überlegene Festigkeit des Produkts: Durch den Rollformprozess wird das Metall entlang der Biegungen kaltverfestigt. Dadurch ergibt sich ein Teil, das stärker ist als eine einfache gefaltete Halterung.

Detaillierter Prozessablauf

Der Prozess verwandelt eine Metallspule in eine fertige Säule. Es ist vollständig automatisiert und nahtlos.

Schritt 1: Laden des Materials

Eine große Metallspule wird auf die Abwickelhaspel geladen, bevor ihr freies Ende in die Richtmaschine eingeführt wird.

Schritt 2: Abflachen und Füttern

Die Richtmaschine glättet das Metall. Es verwendet eine Reihe von Rollen. Ein Zuführmechanismus greift dann das Blatt. Es schiebt das Metall mit gleichmäßiger Geschwindigkeit vorwärts in die nächste Station.

Schritt 3: Präzisionsstanzen

In der Stanzstation stanzt eine hydraulische Presse mit maßgeschneiderten Matrizen alle erforderlichen Löcher und Kerben. Jede Position wird durch das SPS-System gewährleistet.

Schritt 4: Der Rollformprozess

Ein flaches Metallblech gelangt in die Profiliermaschine und durchläuft mehrere Rollenständer. Mit jedem Stand, Das Metall wird etwas stärker gebogen. Durch diese progressive Formgebung entsteht nach und nach das 3D-Säulenprofil.

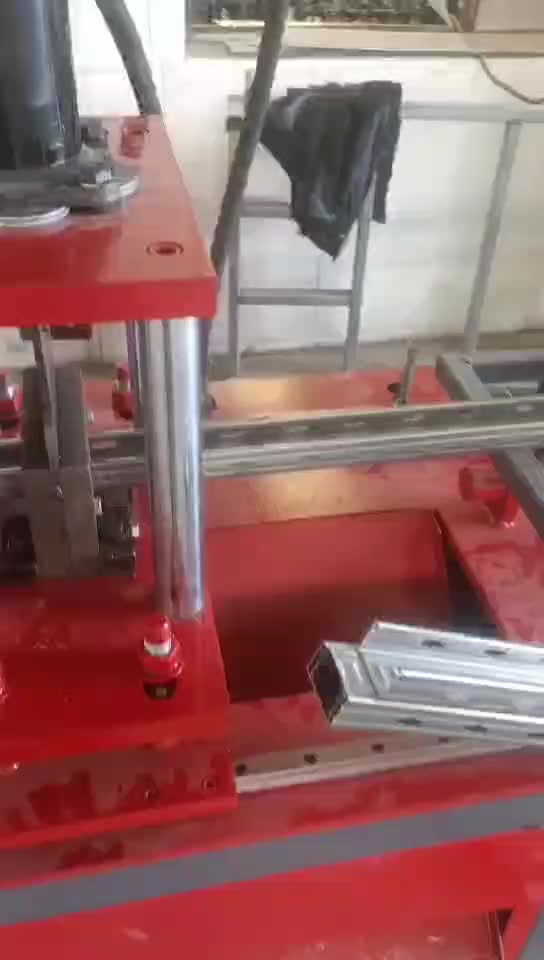

Schritt 5: Auf Länge schneiden

Das Langprofil verlässt das Endgerüst. Zunächst löst ein Sensor die fliegende Abschaltung aus. Der Fräser klemmt fest das Profil. Der Fräser bewegt sich synchron zum Material und führt einen sauberen, rechtwinkligen Schnitt aus. Anschließend wird es auf seinen Wert zurückgesetzt ursprüngliche Position.

Schritt 6: Ausgabe und Stapeln

Die fertige Säule bewegt sich über das Ausgabeband. Ein automatischer Stapler sammelt die Säulen ein. Es zählt sie und bildet ordentliche Haufen. Anschließend entnimmt der Bediener die Stapel. Sie sind bereit für die nächste Stufe, typischerweise Schweißen oder Endmontage.

Die Säulenausstattung des Aktenschranks ist ein Beweis moderner Industrietechnik. Es kombiniert perfekt mechanisches Design mit elektronische Steuerung. Diese Ausrüstung ist das Rückgrat einer effizienten Möbelproduktion. Es liefert hohe Geschwindigkeit, höchste Präzision und hervorragende Wirtschaftlichkeit.

Die Investition in diese Technologie ist für Hersteller eine strategische Entscheidung. Es steigert direkt die Produktionskapazität und Produktqualität. Es stärkt die Wettbewerbsfähigkeit des Marktes. Diese Automatisierung ermöglicht es Unternehmen, effizient zu skalieren. Es hilft ihnen, die weltweite Marktnachfrage zuverlässig zu decken.
