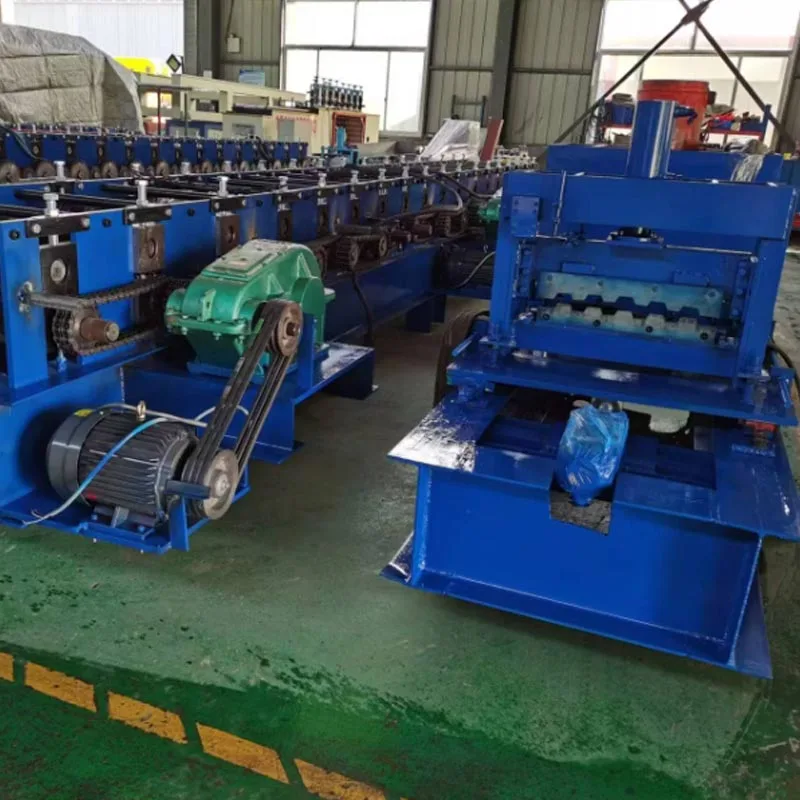

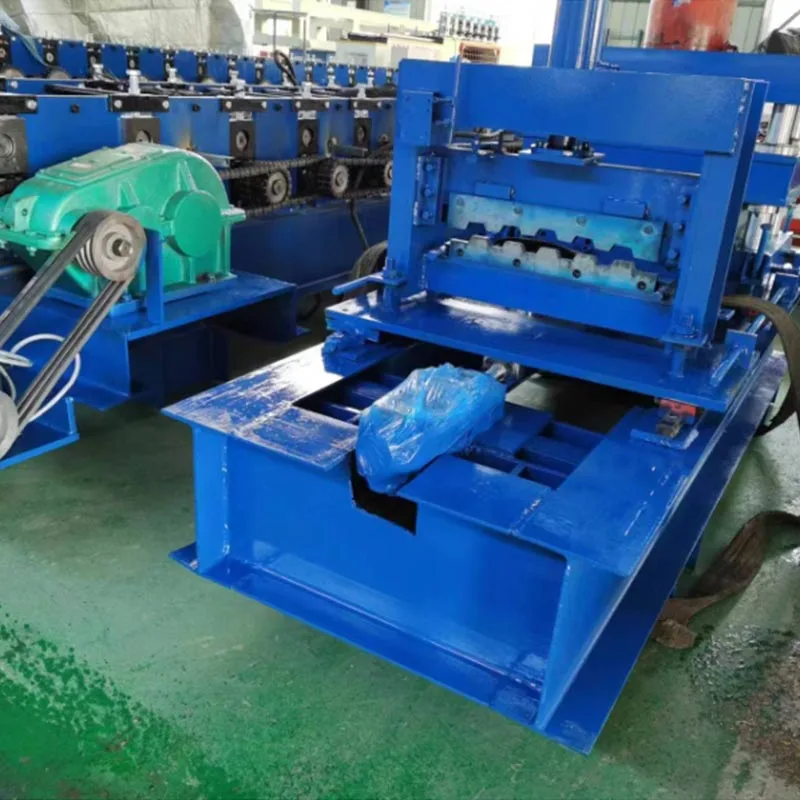

Rollformmaschine für technische Stahlpedale

Was sind die konkreten Verwendungszwecke dieses Geräts?

Diese Rollformmaschine für technische Stahlpedale stellt Stahlmatten her. Sie sind stark und haben ein gitterartiges Muster. Sie bieten eine hervorragende Rutschfestigkeit. Sie werden hauptsächlich für Festgerüste, Arbeitsplattformen und Treppen verwendet Laufflächen in industriellen Umgebungen.

Die Maschine fertigt anspruchsvolle Verbundbodenprofile für Terrassendielen. Diese Profile sind für mehrstöckige Gebäude vorgesehen. Die Decks sind so konzipiert, dass sie im Verbund mit dem Beton wirken. Das schafft starke, leichte und effiziente Boden- und Dachsysteme. Sie werden in Hochhäusern und Gewerbebauten eingesetzt Komplexe und Industrieanlagen.

Zusammengenommen sind diese Maschinen für viele Unternehmen unverzichtbar. Bauunternehmen, Stahlprofilhersteller, und Fertigbauwerke nutzen sie. Sie tragen dazu bei, die Produktivität zu steigern und eine gleichbleibende Qualität sicherzustellen. Sie erlauben auch Unternehmen, um der wachsenden Nachfrage nach effizienten Gebäudelösungen gerecht zu werden.

Wie funktionieren die Maschinen?

Diese Rollformmaschinen für technische Stahlpedale arbeiten nach einem präzisen und effizienten Prinzip. Aufgerollter Stahl ist von einer Abwickelhaspel in die Maschine eingespeist. Dieser Stahl ist typischerweise vorverzinkt, Galvalume oder kaltgewalzt. Die Das Material durchläuft dann eine Reihe von Rollenstationen. Jede Station biegt das flache Stahlband schrittweise. Die Der Prozess bildet einen komplexen Querschnitt ohne Materialabtrag. Diese Methode ist dem Abkantpressen weit überlegen. Es bietet mehr Geschwindigkeit und Konsistenz.

Kernkomponenten und ihre Funktionen

Abwickel- und Zuführsystem: Eine Hochleistungs-Abwickelhaspel hält die große Stahlrolle. Dabei kommt häufig eine hydraulische bzw elektrischer Dorn. Dies macht das Laden neuer Spulen einfach und effizient. Eine Zuführführung leitet das Stahlband dann hinein die Maschine. Dadurch wird sichergestellt, dass das Band perfekt gerade und zentriert in den Formabschnitt gelangt.

Vorstanz-/Kerbsystem (optional, aber üblich): Viele Bodendeckprofile erfordern eine mechanische Verriegelung oder Bolzenschweißen. Hierzu kommt eine integrierte High-Speed-Servo-Stanzeinheit zum Einsatz. Es perforiert das Stahlband punktgenau vor dem Formen. Dies ist ein Markenzeichen von High-End-Maschinen.

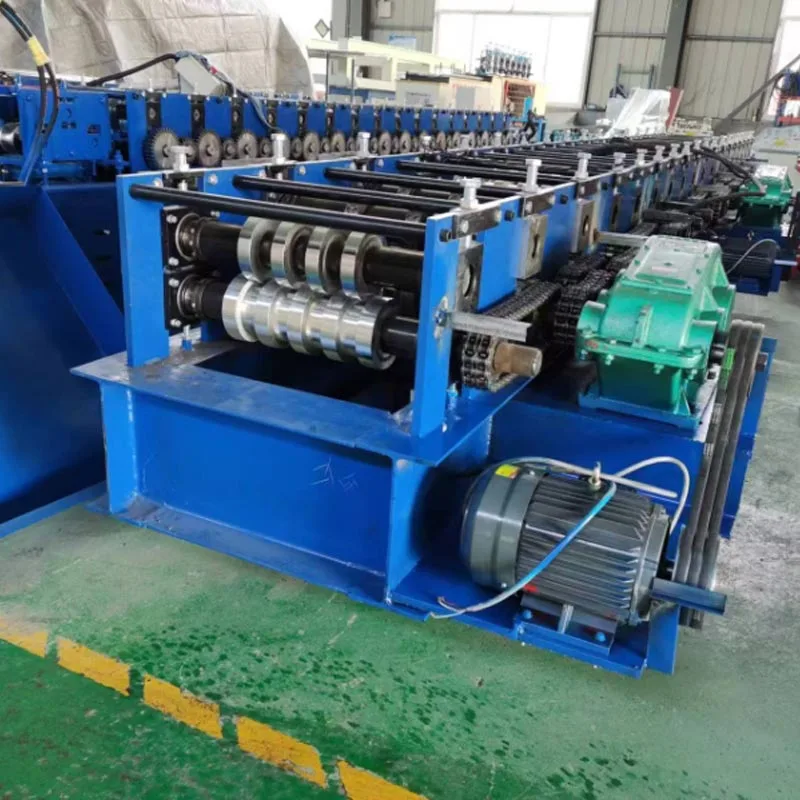

Rollformstation: Sie ist das Herzstück der Maschine. Es werden mehrere Paare gehärteter Stahlrollen verwendet. Diese Rollen sind auf stabilen Wellen montiert. Sie werden von hochpräzisen Lagern getragen.

Jede Station formt das Metall etwas mehr. Dieser Prozess ist progressiv. Es geht weiter, bis das endgültige Profil vorliegt gebildet. Die Anzahl der benötigten Stationen kann variieren. Es kommt ganz darauf an, wie komplex das Profil ist.

Schneidsystem: Nach der Umformung wird das Endlosprofil auf Länge geschnitten. High-End-Maschinen nutzen einen synchronisierten Flug Abschaltsystem. Dieses System ist typischerweise hydraulisch oder servoelektrisch. Es bewegt sich während des Schnitts mit dem Profil. Dies sorgt für einen sauberen, gratfreien und rechtwinkligen Schnitt. Die Produktionslinie muss nicht angehalten werden.

Steuerungssystem und HMI: Eine hochmoderne speicherprogrammierbare Steuerung (SPS) fungiert als Gehirn der Maschine. Bediener steuern es über eine einfache Touchscreen-Schnittstelle (HMI). Sie können problemlos Produktionseinstellungen eingeben, z Länge und Menge. Das System speichert auch Rezepte für verschiedene Profile. Es überwacht ständig das Ganze Prozess für Konsistenz.

Ausgabeförderer und Stapelsystem: Die fertigen Profile werden vom Schneidbereich wegbefördert. Das sind sie dann automatisch zu ordentlichen Bündeln gestapelt. Diese Bündel sind bereit zum Umreifen und Versand.

Anwendungsszenarien

Die Rollformmaschine für technische Stahlpedale wird verwendet in:

Industriebau: Sein Haupteinsatzgebiet sind dauerhafte Strukturen im Industriebau. Dazu gehören Gerüste, Arbeitsplattformen und Gehwege. Sie finden diese Anwendungen in Einrichtungen wie Fabriken und Energie Anlagen und Raffinerien.

Infrastrukturprojekte: Für Treppenstufen und Wartungsplattformen. Wird in Brücken, Tunneln und großen öffentlichen Bereichen verwendet Einrichtungen.

Schiffbau: Als rutschfester Bodenbelag und Plattformen in Schiffen und Offshore-Bohrinseln.

Hochwertige Bodendeckprofile werden verwendet in:

Hochhäuser: Sie dienen als Verbundbodendecks in Wolkenkratzern und Bürogebäuden. Sie schaffen eine Schnell formbare Plattform zur Unterstützung von Betongüssen.

Gewerbekomplexe: In Einkaufszentren, Krankenhäusern und Flughäfen. Ideal für große, offene Grundrisse, die schnelles Arbeiten erfordern Bau.

Industrielager und Logistikzentren: Dieses Produkt ist ideal für Industrielager und Logistik Zentren. Es wird zum Bau großspanniger Zwischengeschosse und robuster Dachsysteme eingesetzt. Dies sorgt für weitreichende, säulenfreie Räume und dauerhafter Überkopfschutz.

Mehrstöckige Parkhäuser: Als langlebiges und schnell aufgebautes Terrassensystem.

Technische Parameter (typischer Bereich)

Hauptvorteile

1. Hohe Effizienz und schnelle Produktion

Der Rollformprozess ist kontinuierlich und viel schneller als herkömmliche Methoden. Diese Geschwindigkeit bringt entscheidende Vorteile: höhere Leistung, kürzere Vorlaufzeiten und eine bessere Kapitalrendite.

2. Überragende Konsistenz und Präzision

Jedes erzeugte Profil ist identisch. Es erfüllt genaue Toleranzen. Dadurch werden menschliche Fehler vermieden und eine perfekte Passform gewährleistet vor Ort und reduziert Ausschuss und Nacharbeit.

3. Hervorragende Stärke und Leistung

Der Kaltumformprozess härtet den Stahl bei jeder Biegung. Dadurch erhöht sich die Steifigkeit und Belastbarkeit des Profils ohne zusätzliches Gewicht. High-End-Maschinen bieten eine Prägefunktion. Es entsteht eine strukturierte Oberfläche auf den Profilen, Dies führt zu einer verbesserten Verbundwirkung mit Beton.

4. Große Vielseitigkeit und Flexibilität

Moderne Maschinen ermöglichen schnelle Rollenwechsel und -einstellungen. Dies ermöglicht die Herstellung einer einzigen Produktionslinie große Auswahl an Profilen und Größen mit sehr geringen Ausfallzeiten.

5. Niedrigere Arbeits- und Betriebskosten

Unser automatisiertes Betriebsmodell ist auf minimalen Personalaufwand ausgelegt. Ein einziger Bediener bedient die gesamte Linie und erreicht so das Ziel erhebliche Kosteneinsparungen bei erhöhter Sicherheit.

6. Eine integrierte „All-in-One“-Lösung

Diese Maschinen kombinieren Stanzen, Prägen und Formen in einer synchronisierten Linie. Dadurch entfällt der Bedarf an Extras Bearbeitungsschritte und vereinfacht den gesamten Arbeitsablauf.

6. Ausführliche Details

Präzisionsgefertigte Formwalzen

Die Formwalzen sind das Herzstück der Maschine. Sie sind aus hochwertigem legiertem Stahl wie Cr12 oder 42CrMo gefertigt werden einer Wärmebehandlung unterzogen, bevor sie präzisionsgeschliffen und auf Hochglanz poliert werden. Dieser strenge Prozess garantiert eine lange Lebensdauer, minimalen Verschleiß und eine makellose Oberfläche des Endprodukts.

Erweiterte Steuerung und Automatisierung

Als Schaltzentrale fungiert ein SPS-System. Es integriert alle Maschinenfunktionen:

Synchronisierung: Sie sorgt für einen präzisen, gleichzeitigen Betrieb von Abwickelhaspel, Formantrieb und Abtrennung System.

Rezeptverwaltung: Dieses System speichert Einstellungen für Hunderte von Profilen. Es vereinfacht komplexe Setups und ermöglicht Bediener können den Auftrag mit nur einem Knopfdruck wechseln.

Diagnoseüberwachung: Es überprüft ständig Motorlast, Öldruck und Temperatur. Es bietet Warnungen und Hilfestellungen Schäden verhindern.

Produktionsverfolgung: Es zeichnet Daten wie Produktionszähler, Stückzahlen und Effizienzberichte auf.

Robuste Maschinenstruktur

Um durchgängig gerade, präzise Profile zu erzeugen, muss die Konstruktion Vibrationen und Durchbiegungen minimieren. Das ist erreicht durch eine Basis und Ständer aus stark geschweißten, hochbelastbaren Stahlplatten – ein nicht verhandelbares Fundament, das Bietet die nötige Steifigkeit, um hohen Kräften standzuhalten und über Jahre hinweg eine perfekte Rollenausrichtung aufrechtzuerhalten.

Anpassung und Skalierbarkeit

Diese Rollformmaschinen für technische Stahlpedale können an spezifische Anforderungen angepasst werden. Diese flexible Plattform ist modular aufgebaut. Die Konfiguration bestimmen Sie durch Auswahl der Schlüsselmodule: Formstationen, Stanzleistung, Stapelsysteme und Hilfsintegrationen.

Haltbarkeit und einfache Wartung

Diese Maschinen sind für den zuverlässigen Betrieb rund um die Uhr ausgelegt und auf Langlebigkeit ausgelegt. Ihre Langlebigkeit wird durch erstklassige Qualität gewährleistet Internationale Komponenten und ein zentralisiertes automatisches Schmiersystem, die zusammenwirken, um den Verschleiß zu minimieren Reduzieren Sie Wartungsausfallzeiten.
