Dreieckige Rahmenmaschine aus leichtem Stahl

Die Triangular Light Steel Framing Machine verwandelt flache Spulen aus verzinktem Stahl in präzise, hochfeste Dreiecksprofile. Dieser Prozess ist schnell, effizient und hochautomatisiert. Das Ausgabeprodukt ist von entscheidender Bedeutung Bestandteil im modernen Bauwesen. Dies ist besonders wichtig für abgehängte Deckensysteme und Trockenbau-Trennwände.

Diese Maschine ist ein Grundpfeiler des modernen Leichtbaus. Es ersetzt traditionelle Materialien wie Holz. Es bietet überragende Konsistenz, Festigkeit und Haltbarkeit.

Detaillierte Beschreibung

Im Kern ist die Triangular Light Steel Framing Machine ein Rollformsystem. Es besteht aus mehreren Schlüsseln Stationen arbeiten nacheinander. Der Maschine wird eine Stahlrolle zugeführt. Dann nach und nach eine Reihe angetriebener Rollen das Metall formen. Die Walzen biegen den Stahl Schritt für Schritt, bis ein perfektes, geschlossenes Dreiecksprofil entsteht.

Mithilfe eines Kaltumformverfahrens, das weder Wärme noch Schweißen erfordert, erzeugt die Maschine eine kontinuierliche, hochfester Dreiecksträger mit gleichmäßigem Profil. Seine Fähigkeit, auf verschiedene Größen und Größen zugeschnitten zu werden Spezifikationen macht es außergewöhnlich vielseitig.

Schlüsselkomponenten der Maschine

Abwickel-/Abwickelhaspel: Diese Einheit hält und wickelt eine große Rohstahlrolle ab und führt sie reibungslos der Maschine zu. Ein Das integrierte Bremssystem sorgt während des gesamten Abwickelvorgangs für eine geregelte Spannung.

Einlaufführung: Dieser Abschnitt stellt sicher, dass das Stahlband beim Eintritt in die Formstationen korrekt ausgerichtet ist, sodass a ein konsistentes Endprodukt erzielt werden kann.

Rollformstationen: Ein progressiver, schrittweiser Biegeprozess führt das Material durch jede Station. Jeder Die Station trägt zu einer geringfügigen Biegung bei, und diese kumulativen Verformungen verwandeln das flache Band stetig in ein versiegeltes dreieckiges Profil.

Stanz- und Kerbeinheit (optional, aber üblich): Viele Maschinen verfügen über eine Stanzstation. Dieses Gerät kann schlagen Bohren Sie Löcher oder erzeugen Sie in festgelegten Abständen Aussparungen im Profil. Diese Funktionen dienen der Montage, Verkabelung oder Verbindung Abschnitte vor Ort.

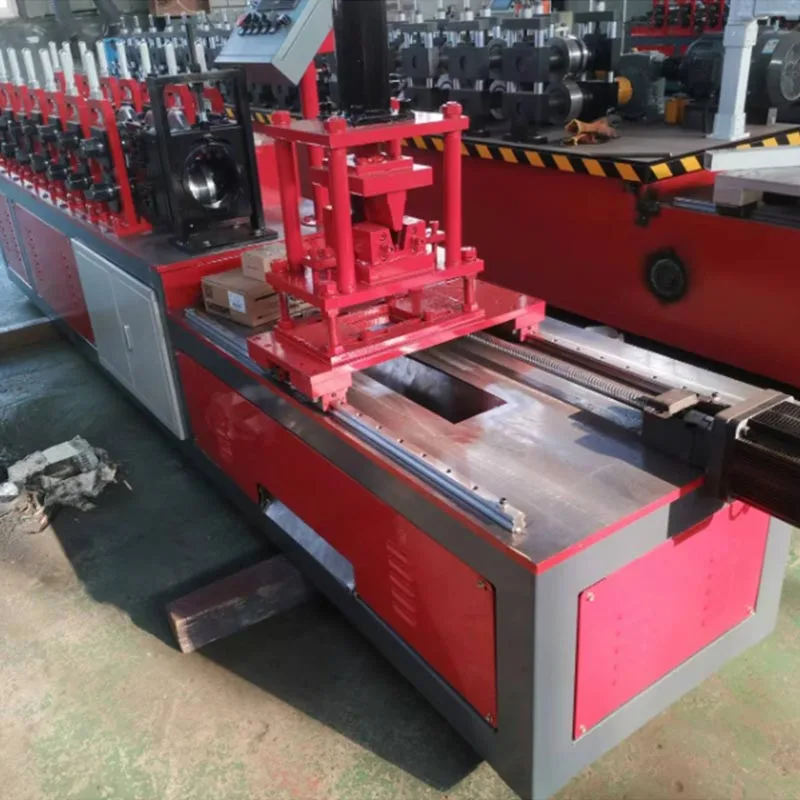

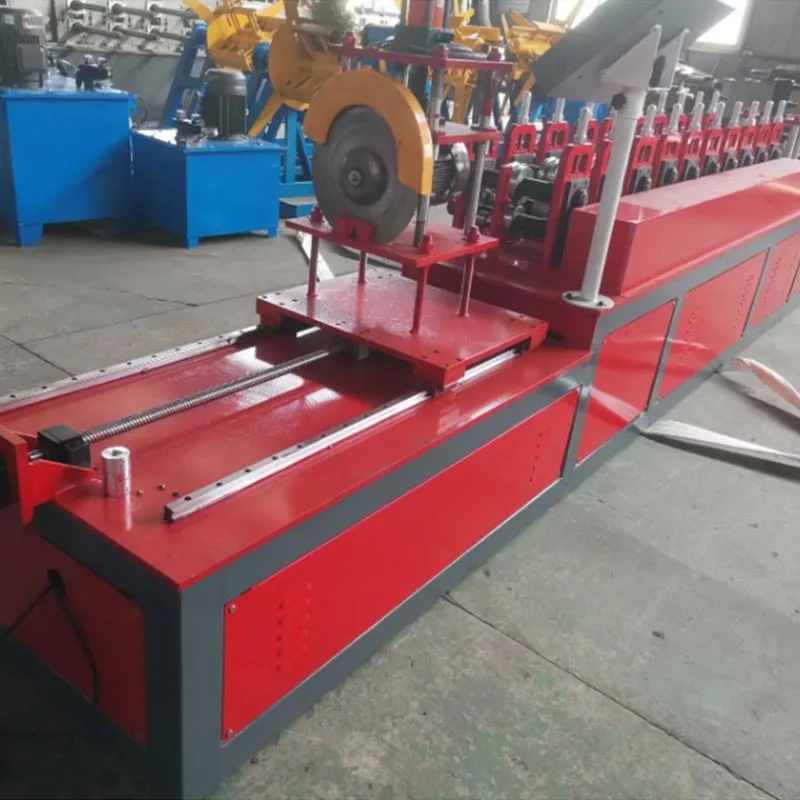

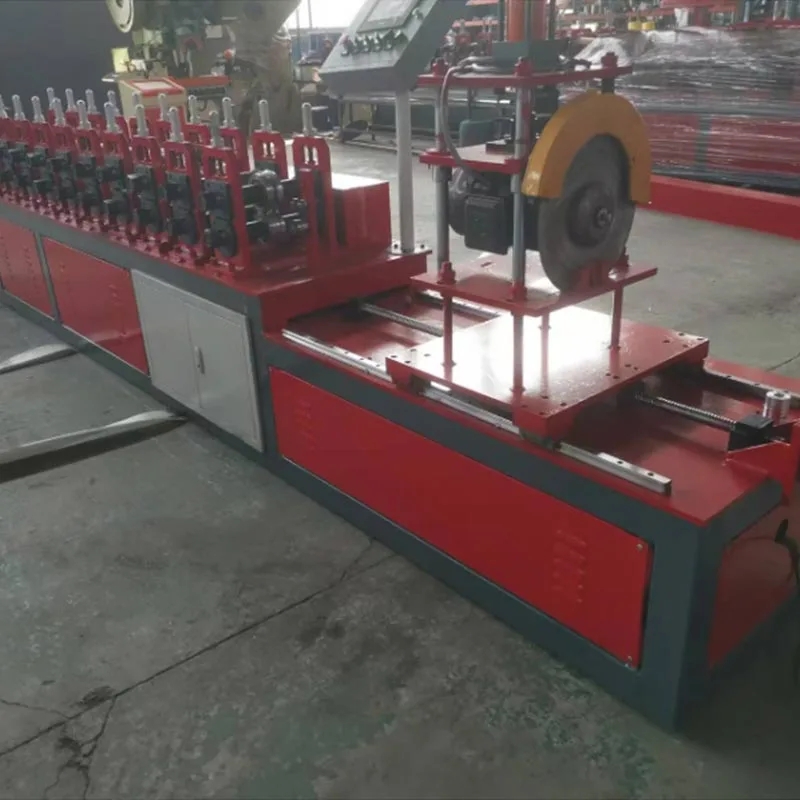

Schneidsystem: Nachdem das Profil vollständig geformt ist, muss es auf Länge geschnitten werden. Ein fliegendes Abschaltsystem ist vorhanden Standard. Es bewegt sich mit dem sich kontinuierlich bewegenden Profil. Es führt einen präzisen Schnitt aus, ohne die Produktion zu unterbrechen Linie. Dies gewährleistet eine hohe Effizienz.

Ausgabetisch / Auslauftisch: Als letzte Stufe der Linie sammelt diese Station die auf Länge geschnittenen Dreiecke Profile und umfasst typischerweise ein automatisiertes Stapelsystem für eine optimierte Handhabung und Verpackung.

Steuerungssystem: Eine moderne SPS (Programmable Logic Controller) und ein HMI-Panel (Human-Machine Interface) steuern das Ganze Betrieb. Hier können Bediener Parameter wie Produktionsgeschwindigkeit und Schnittlänge einstellen. Das System gewährleistet Präzision und Wiederholbarkeit.

Vorteile der Verwendung der Maschine

Diese dreieckige Leichtstahlrahmenmaschine bietet klare Vorteile gegenüber herkömmlichen Methoden und produziert mehr effizientes und robustes Produkt.

1. Hohe Produktionseffizienz:

Die Maschine arbeitet kontinuierlich. Pro Minute können Dutzende Meter Fertigprodukt hergestellt werden. Diese Geschwindigkeit weit übertrifft die manuelle Fertigung oder das Abkanten. Es erfüllt die hohen Volumenanforderungen großer Bauprojekte.

2. Außergewöhnliche Konsistenz und Qualität:

Jedes produzierte Stück ist identisch. Der Rollformprozess eliminiert menschliches Versagen. Die Maßhaltigkeit der Dreieckrahmen ist extrem hoch. Diese Konsistenz vereinfacht die Montage auf der Baustelle. Es reduziert Verschwendung und Nacharbeit.

3. Materialstärke und Haltbarkeit:

Durch den Kaltumformprozess wird der Stahl kaltverfestigt. Dadurch erhöht sich die Festigkeit entlang der Kurven. Das Ergebnis Das Dreiecksprofil ist eine von Natur aus starre Strukturform. Es bietet eine hervorragende Tragfähigkeit und Widerstandsfähigkeit zum Durchhängen.

4. Niedrige Arbeitskosten:

Der Prozess ist hochgradig automatisiert. Es läuft mit nur einer Notbesatzung von ein oder zwei Personen, was zu einem deutlich geringeren Arbeitsaufwand führt Ausgaben.

5. Flexibilität und Anpassung:

Maschinen können maßgeschneidert werden. Sie können Dreiecke unterschiedlicher Größe herstellen. Sie können mit verschiedenen Materialien umgehen Dicken. Die Stanzmuster können einfach über die SPS geändert werden. Dadurch kann eine Maschine mehrere bedienen Produktlinien.

6. Minimaler Materialabfall:

Der Prozess verwendet eine kontinuierliche Spule. Das Flying-Cut-System optimiert die Schnittlängen. Dadurch entsteht sehr wenig Ausschuss Material im Vergleich zu Bogenoffset-Verfahren.

7. Überlegenes Produktfinish:

Da die verzinkte Beschichtung unbeschädigt bleibt, liefert dieser nicht-invasive Prozess ein Produkt mit ausgezeichneter Qualität Korrosionsbeständig, sofort einsatzbereit ohne Nachbehandlung.

Rohstoff:

Materialtyp: Verzinkter Stahl (SGCC, DX51D usw.), Aluminium oder andere formbare Stahlbänder.

Materialstärke: Typischerweise im Bereich von 0,4 mm bis 1,2 mm.

Spulenbreite: Hängt von der endgültigen Profilgröße ab, normalerweise zwischen 60 mm und 200 mm.

Coilgewicht: Bis zu 3.000 – 5.000 kg, abhängig von der Kapazität der Abwickelhaspel

Fertiges Produkt:

Profilform: Geschlossenes Dreieck (oft mit gebördelten Kanten für Stabilität)

Seitenlänge: Übliche Größen sind 20 x 20 mm, 25 x 25 mm, 30 x 30 mm und bis zu 60 x 60 mm.

Produktionsgeschwindigkeit: 15 bis 40 Meter pro Minute.

Maschinenspezifikationen:

Formstationen: Üblich sind 12 bis 18 Stationen für eine präzise, ​​glatte Form.

Antriebsmotorleistung: Von 7,5 kW bis 15 kW, je nach Größe und Geschwindigkeit.

Steuerungssystem: SPS mit Farb-Touchscreen (HMI).

Schnittgenauigkeit: ±0,5 mm bis ±1,0 mm.

Wie ist der Produktionsprozess für diese Maschine?

Der Betrieb einer dreieckigen Leichtstahlrahmenmaschine ist ein systematischer und effizienter, hochautomatisierter Prozess.

Materialverladung.

Ein Gabelstapler legt ein großes Coil aus verzinktem Stahl auf die Abwickelhaspel. Der Bediener fädelt die Vorderkante ein Spule in die Einführführung einführen.

Einfädeln und Einrichten.

Die Maschine wird durch die ersten Führungen in die erste Formstation eingefädelt. Der Bediener gibt die ein gewünschte Parameter am Bedienfeld einstellen. Dazu gehören die Produktionsgeschwindigkeit und die Schnittlänge.

Rollformen.

Der Hauptantriebsmotor startet. Das Metallband durchläuft die Umformstationen, wo ein Fortschritt erfolgt Durch die durch Rollen verursachten Biegungen entsteht nach und nach eine nach oben gerichtete Kantenformation, die in einer definierten „U“-Form gipfelt. Endlich ist es soweit Schließt sich zu einem engen, verriegelten Dreiecksprofil ab.

Stanzen/Kerben (falls vorhanden).

Nachdem das Profil vollständig geformt ist, durchläuft es die Stanzeinheit. Das Gerät wird mit den Profilen synchronisiert Bewegung. Es stanzt in vorprogrammierten Abständen Löcher oder Kerben.

Auf Länge schneiden.

Das durchgehende Dreiecksprofil erreicht das Schneidwerk. Ein Sensor erkennt die Position des Profils. Das Fliegen Das Trennsystem wird auf das Profil geklemmt. Es bewegt sich mit. Eine Säge oder Schere sorgt für einen sauberen, rechtwinkligen Schnitt. Dann der Fräser kehrt für den nächsten Zyklus in seine Ausgangsposition zurück.

Ausgabe und Stapeln.

Die geschnittenen Stücke laufen über den Ausgabetisch. Sie werden automatisch gestapelt oder zu einem Sammelplatz befördert. Die Der Betreiber verpackt die fertigen Produkte für den Versand in Bündel.

Was sind die Hauptanwendungsfälle für dieses Produkt?

Die von dieser Maschine hergestellten dreieckigen Rahmen sind im modernen Bauwesen von grundlegender Bedeutung Innenräume.

1. Abgehängte Deckensysteme (T-Bar-Gitter):

Dies ist die häufigste Anwendung. Die dreieckigen Rahmen dienen als Hauptkufen oder Nebenträger in einem abgehängtes Deckenraster. Sie bilden den stabilen, ebenen Rahmen, der Deckenpaneele, Fliesen oder Bretter hält. Ihr Die Festigkeit verhindert, dass die Decke mit der Zeit durchhängt.

2. Trockenbau-Trennwandrahmen:

Sie werden als horizontale Überbrückung oder Noggins zwischen vertikalen Pfosten in Wandrahmen verwendet. Dies erhöht die Steifigkeit Wand. Es bietet außerdem eine sichere Unterlage für die Befestigung von Trockenbauplatten.

3. HVAC-Unterstützungssysteme:

Sie sind als robuste Stützkanäle für HVAC-Kanäle und -Rohre konzipiert und zeichnen sich durch strukturelle Integrität und klare Ästhetik aus Sie haben einen doppelten Nutzen und eignen sich daher ideal für exponierte Anwendungen in gewerblichen Plenumsräumen.

4. Kabelmanagement und Leitungsunterstützung:

Sowohl in Decken als auch in Wänden bieten diese Kanäle eine sichere und organisierte Möglichkeit, elektrische Kabel und Daten zu verlegen Drähte und Leitungen.

5. Dekorative Wand- und Deckenmerkmale:

Die präzisen Profile ermöglichen es Designern, geschichtete oder abgestufte Decken- und Wanddesigns zu erstellen. Sie dienen als das Unsichtbare Rückgrat, das die Schaffung einer komplexen Innenraumästhetik ermöglicht.

6. Leichte Stahlkonstruktionsanwendungen:

Diese Profile dienen auch als leichte Pfetten oder Gurte und nutzen ihr hohes Verhältnis von Festigkeit zu Gewicht im Kleinformat Stahlkonstruktionen.

Diese dreieckige Leichtstahlrahmenmaschine ist ein Präzisionsproduktionssystem. Es verwandelt rohen Stahl in eine Kernkonstruktion Komponente. Der Prozess ist außergewöhnlich schnell, genau und zuverlässig.
Die Vorteile liegen auf der Hand. Dazu gehören hohe Leistung, gleichbleibende Qualität und Betriebskosteneinsparungen. Das Ergebnis Produkt, der dreieckige leichte Stahlrahmen, ist unverzichtbar. Es ist das unsichtbare Rückgrat von Sicherheit, Langlebigkeit und Modernität Innenräume. Von Bürogebäuden und Krankenhäusern bis hin zu Einkaufszentren und Wohnhäusern – die Auswirkungen dieser Maschine sind vielfältig überall über unseren Köpfen und innerhalb unserer Mauern.
